功能概述

控制箱内装有RXZJ-102紫外线火焰检测器、断路器、中间继电器、时间继电器、按钮、指示灯等控制元件。箱内RXZJ-102紫外线火焰检测器采用我公司高性能产品，电器元件均采用国内知名品牌，以确保设备运行可靠。系统具有熄火、燃气欠压连锁保护，当系统运行中出现意外熄火、燃气欠压时，可及时关闭燃气电磁阀，保证系统安全，并可将着火信号、燃气欠压信号以开关量的形式上传至上位机，便于操作人员进行监控。本控制系统操作简单、安全、可靠。

主要技术参数

工作电源： 220VAC/50Hz

功 耗： 100W

火焰响应时间： 见火响应≤1s

熄火响应1~3s

显示：旋开箱面电源开/关，电源指示灯(红色)亮

旋开箱面运行开/关，运行指示灯(白色)亮

见火响应时着火指示灯(绿色)亮

熄火响应时熄火故障指示灯(黄色)亮，声光报警器报警

燃气欠压响应时欠压故障指示灯(黄色)亮，声光报警器报警

输出：

1、燃料电磁阀电源 AC220V 50HZ

2、燃料阀连锁信号一组(继电器无源常开触点，容量220VAC·5A)

3、火焰实时信号继电器常闭、常开无源触点各一组，容量220VAC·5A

熄火响应时常闭触点闭合，常开触点断开

见火响应时常闭触点断开，常开触点闭合

4、燃气压力变送器电源 DC24V

燃气欠压故障信号一组(继电器无源常开触点，容量220VAC·5A)

使用环境温度： 监测器及UV探头：-20℃～80℃

外形尺寸： 500×400×200(mm)

安装孔尺寸：探头安装螺纹M20*1.5

监测极型号：UV探头

安装与接线

UV探头安装(特别提示)

RXZJ-102紫外线火焰监测器是一种非接触式火焰监测器。用户安装时请将探头对准火焰。探头使用的最高温度为80℃，用户在燃烧器或其他高温设备上使用时，探头前的检测通道必须通风冷却。检测通道直径不小于Φ18，探头的安装为外螺纹M20×1.5。

智能压力控制器安装

智能压力控制器安装在需要检测的燃气管道上，就设备现场燃气管道合适位置安装既可, 安装位置要避免受到高温、强烈震动或冲击。

控制箱的安装

控制箱的结构为壁挂式，用四只M8的螺栓就设备现场合适位置安装既可, 安装位置要避免受到高温、强烈震动或冲击。

接线请参照控制箱内接线图。

电源220VAC/50Hz 6A如果用户使用的交流电源为不接地电源，如隔离变压器供电，请将电源的一根线接地。

注意火焰信号线不能与强电流动力线穿在一根管道内，而应单独走线。安装且确认接线无误之后，即可通电运行。

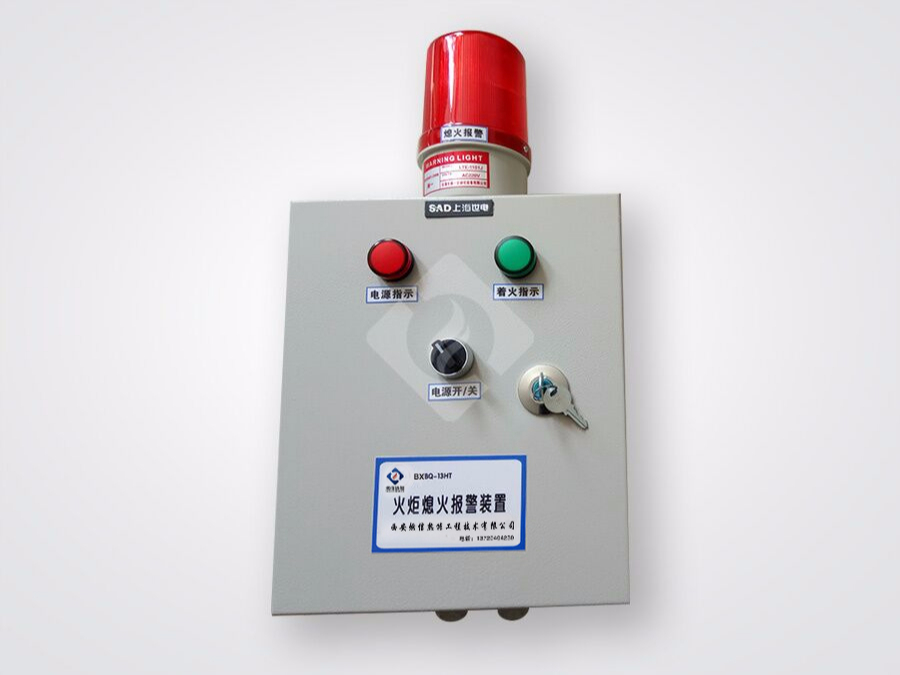

箱面布置

操作流程

1、旋开控制箱电源开关，电源指示灯亮。

2、将运行转换开关旋至开状态，运行指示灯亮，燃气压力正常时，燃料阀(燃料阀连锁信号同步)同时打开，(预留10秒钟点火时间，燃料阀保持打开至10秒点火时间结束，点火时间结束后，燃料阀则根据实际火焰信号来实现燃料阀的开关，比如有火保持打开，无火关闭。)火焰监测系统开始运行，如果检测到有火则着火指示灯亮。反之，如果检测到无火或火焰熄灭，(或系统运行中出现燃气欠压时)自动连锁关闭燃料电磁阀，控制箱面对应的熄火故障、欠压故障灯亮，声光报警灯鸣叫，提示操作人员火焰熄灭。操作人员到位后目测箱面是哪路故障后，便可将运行转换开关旋至关位置，则报警鸣叫停止，运行指示灯灭。当操作人员排除对应故障后，方可重新进行系统运行操作。

调试

为了提高监测灵敏度，传感器电缆不应与其它电源线或信号线混在一起。

RXZJ-102紫外线火焰监测器在出厂时已调试好，一般情况下安装即可使用。如果探头距监测器过远，布线引起的分布电容过大时，在无火焰的情况下显

示有火，请打开模块，逆时针缓慢调节模块中间的匹配电位器，直到红色指示灯灭，继电器释放为止，模块调试好，盖上模块盖。请注意调试时不要超调，超调影响监测灵敏度。

在安装完毕确认接线无误之后，即可通电运行,电源指示灯亮。控制箱的面板上，设有运行开关，将开关旋至工作状态，运行指示灯亮，有火焰信号时，着火指示灯亮;没有火焰信号时，着火指示灯灭，声光报警器报警。

故障排除

燃烧器无火，而监测器却显示有火，这是监测线路受潮后分布电容逐渐增大引起的干扰，请打开模块，逆时针缓慢调节电位器，直至红色指示灯灭，继电器释放为止。

燃烧器有火，而监测器显示无火，可能有二个原因，一是探头镜片被灰尘覆盖，请擦干净探头石英镜片，二是阻抗匹配电位器超调，请打开模块顺时针缓慢调节电位器，直到红色指示灯亮，继电器吸合为止。

如果在安装或使用中不小心弄破了探头的镜片，不要用普通玻璃片代替，因为普通玻璃片不能透过火焰产生的紫外线。

注：任何情况下，不建议客户自行打开监测器模块调节产品灵敏度。如需调节，请联系我司技术人员确认指导。
