  • 电石尾气放空火炬自动点火控制系统
电石尾气放空火炬自动点火控制系统

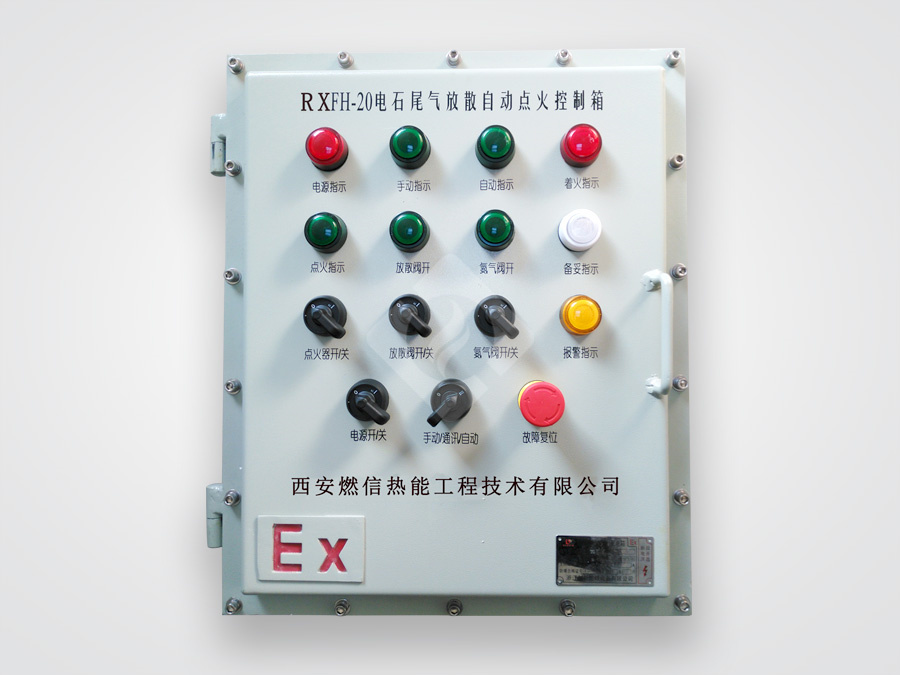

电石尾气放空火炬自动点火控制系统由高空火炬塔架、火炬头(防风罩、导流板)、高能点火装置(就地防爆箱)、火焰监测装置、主放散燃气放空阀、氮气吹扫电磁阀、防爆自动点火控制箱等组成。放散口配高能点火装置两套、火焰监测装置壹套、并按科学合理的结构布局,从而保证了整个放散装置点火系统的稳定、可靠、安全的运行。
全国热线

029-68822180

系统组成

整套电石炉尾气放散装置点火系统由高空火炬塔架、火炬头(防风罩、导流板)、高能点火装置(就地防爆箱)、火焰监测装置、主放散燃气放空阀、氮气吹扫电磁阀、防爆自动点火控制箱等组成。放散口配高能点火装置两套、火焰监测装置壹套、并按科学合理的结构布局,从而保证了整个放散装置点火系统的稳定、可靠、安全的运行。

为了保证在异常情况下依然可以实现电石炉尾气放散的功能,达到安全可靠的目的,可对控制箱配备专用UPS,当工厂供电中断时UPS电源自动投入控制箱以及放空阀维持供电,可以在手动或自动的模式下紧急点火放空尾气,以保证整个放散系统安全运行。

电石尾气放空火炬自动点火控制系统

系统功能

手动点火:

系统具手动/自动点火功能,通过控制箱操作面板上的按钮可实现放散装置的手动/自动点火,点火方便,点火成功率高,运行稳定。

手动面板操作点火流程:手动操作点火流程:将转换开关旋至手动位置,手动指示灯亮,(手动打开主放散燃气阀或接到DCS备妥信号后)按下点火按钮,点火器开始点火,点火指示灯亮。10秒钟(时间可设定)后,如火检检测到火焰,着火指示灯亮,点火成功。当10秒钟后,如火检未检测到火焰,着火指示灯未亮,点火失败,系统自动声光报警,提醒操作人员处理故障。如需再次点火可按下点火停止按钮复位后重新进行点火。放散结束后按下点火停止按钮,打开吹扫电磁阀吹扫5分钟后,手动放散结束 。

自动点火:

自动(DCS远程)模式:自动模式下DCS远程点火,控制系统接收DCS控制室或上游设备发出的点火指令实现远程自动点火10秒,如果点着,火检指示灯亮。如果没有点着,间隔20秒自动循环点火,三次后,还没有点着,系统自动故障报警,在DCS撤掉驱动后(即关闭放散阀)自动打开吹扫阀吹扫5分钟(吹扫完成后吹扫阀自动关闭),需要操作人员排除故障后,再进行点火操作。如果正常燃烧过程中熄火,则系统自行自动循环点火三次,如果三次没有点燃,系统自动故障报警,并在DCS撤掉驱动后(即关闭放散阀)自动打开吹扫阀吹扫5分钟(吹扫完成后吹扫阀自动关闭),需要操作人员排除故障后,再进行点火操作。控制箱面板上显示点火指示、着火指示、吹扫完成指示、报警指示以及将报警信号和着火信号、吹扫完成信号上传至上游DCS集控中心进行实时监测。

火焰检测:

系统配备热电偶火焰监测器,可对火焰实现实时监测,当火焰出现熄火、断火及时反馈,通过控制系统将火焰信号以开关量的形式上传给DCS总控室进行监测。
