功能

可控制点火装置自动点火，点火同时自动打开燃料阀。在设定时间（6秒）内没有点燃，控制器自动关闭燃料阀；如点火成功则保持燃料阀打开，燃料正常供应。监测火焰时，若监测到有火焰，着火指示灯亮，保持燃料阀打开，燃料正常供应；监测到无火焰时，着火指示灯灭，控制器自动关闭燃料阀。

主要技术参数

1、电源：220V±10%  50/60Hz

2、火焰检测：UV探头（UV探头预留有M20×1.5外螺纹，用于将UV探头固定在预定位置；预留有G1 1/4外螺纹，用于连接固定防爆挠性穿线软管对线缆进行防爆处理）

3、检测响应时间：≤0.2秒

4、UV探头光谱范围：190-280mm

5、UV探头与监测器连接电缆≤50米

6、检测对象：燃气、燃油

7、防爆等级：BT6

8、工作温度：-20℃～80℃

外部连接示意图

注：防爆接线箱预留有 G1/2内螺纹 出线孔3个（如图）

接线端子如图所示（内部）

注：如送DCS控制可从端子引出，有火时8、9通，无火时9、10通。

  1、电源火线   2、电源零线

   2、3、4对应接UV探头线码2、3、4

   5、6输出点火信号，220V▪AC  容量 2A

   6、7输出阀开信号，220V▪AC   容量 2A

   8、9输出无源常开（ 触点容量2A），有火闭合

   9、10输出无源常闭（触点容量2A），有火断开

安装与调试

安装：

1、连接时打开上盖板，将电源线、控制线按上图连接在对应的端子上。

2、将紫外探头连接依次接到2，3，4端子上，并固定紧。

3、探头安装

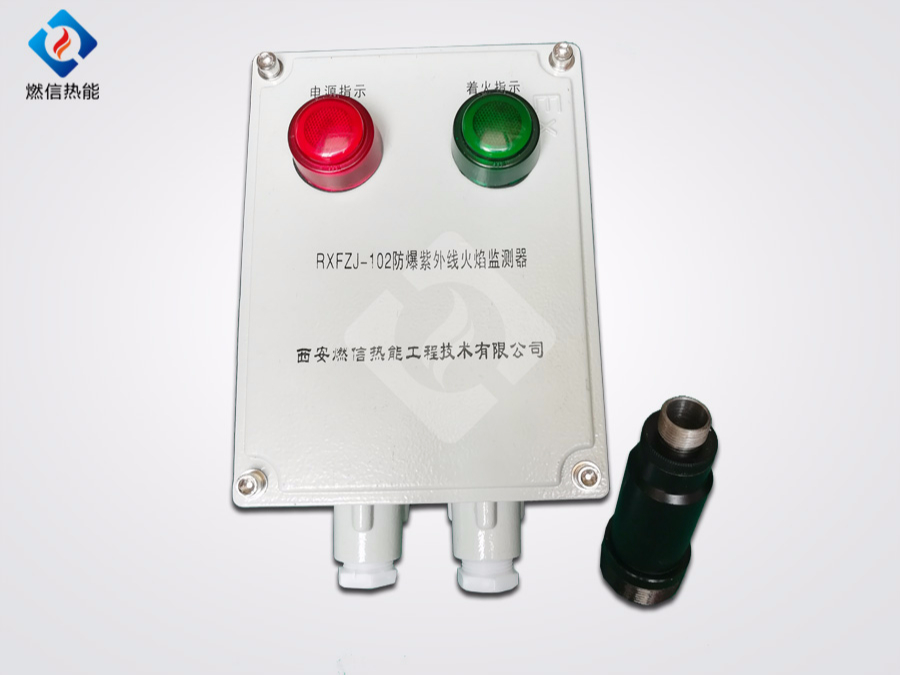

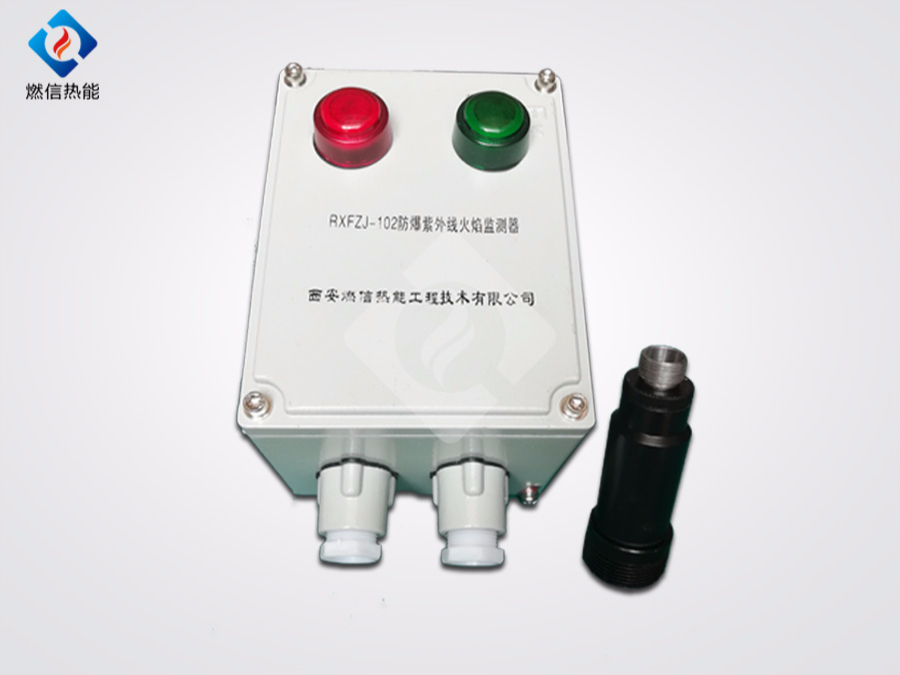

 RXFZJ-102防爆紫外线火焰监测器是一种非接触式火焰监测器,用户安装时请将探头对准火焰。探头使用的最高温度为80℃，用户在燃烧器或其他高温设备上使用时，探头前的监测通道必须通风冷却，探头的安装螺纹为M20×1.5。

根据有关规定，监测灵敏距离为0.8米，（在检测通道为Φ18的情况下），但监测距离会随着火焰辐射强度和监测通道的增大而增大，但最大距离一般不超过6米。

    4、调试：

为了提高监测灵敏度，传感器电缆不应与其他电源线或信号线混在一起。

RXFZJ-102防爆紫外线火焰检测器在出厂时已调试好，一般情况下安装即可使用。如果探头距监测器过远，布线引起的分布电容过大时，在无火焰的情况下显示有火，请打开模板，反时针缓慢调节模板中间的匹配电位器，直到继电器释放为止，模块调试好，调试好后，盖上模块盖。请注意调试时不要超调，超调影响监测灵敏度。

故障排除

1.燃烧器无火，而监测却显示有火，这是监测线路受潮后分布电容逐渐增大引起的干扰，请打开模块，反时针缓慢调节电位器，直至着火指示灯(绿色)灭，继电器释放为止。

2.燃烧器有火，而监测器显示无火，可能有二个原因，一是探头镜片被灰尘覆盖，请擦干净探头石英镜片，二是阻抗匹配电位器超调，请打开模块顺时针缓慢调节电位器，直到着火指示灯(绿色)亮，继电器吸合为止。

3.如果在安装或使用中不小心弄破了探头的镜片，不要用普通玻璃片代替，因为普通玻璃片不能透过火焰产生的紫外线。

注：任何情况下，不建议客户自行调节产品灵敏度。如需调节，请联系我司技术人员确认指导。
