技术参数及功能

1.紫外线火焰监测器技术参数

RXZJ-102紫外线火焰监测器，用于燃气、燃油工业燃烧器的火焰监测，该监测器只对产生的紫外线敏感，对灯光和炉膛高温辐射无反应，抗干扰性强。

电源：220V±10% 5060Hz

火焰监测 UV传感器

监测响应时间 ≦0.2秒

熄火响应时间 1～3秒

光谱响应范围 190280nm

传感器与控制器连线 ≦30米

检测对象 燃气、燃油火焰

监测器及UV探头使用环境温度：-20℃～80℃

体积：155×90×55mm

安装尺寸：135×52mm 安装孔4-φ5

探头安装孔：φ18，通风冷却。

2.高能点火器技术参数

RXGD-30高能点火器，主要用于燃气、燃油工业燃烧器、地面火炬系统的自动点火，具有点火可靠、寿命长等优点，发火端耐高温、抗结焦，具有自净能力。

电源电压220V±10%　5060HZ

适用燃料　燃气、轻油、重油

点火杆发火端瞬时耐温　1300℃

火花能量：30J.

火花频率：6—12次秒

金属机箱体积　400×225×125mm

操作流程

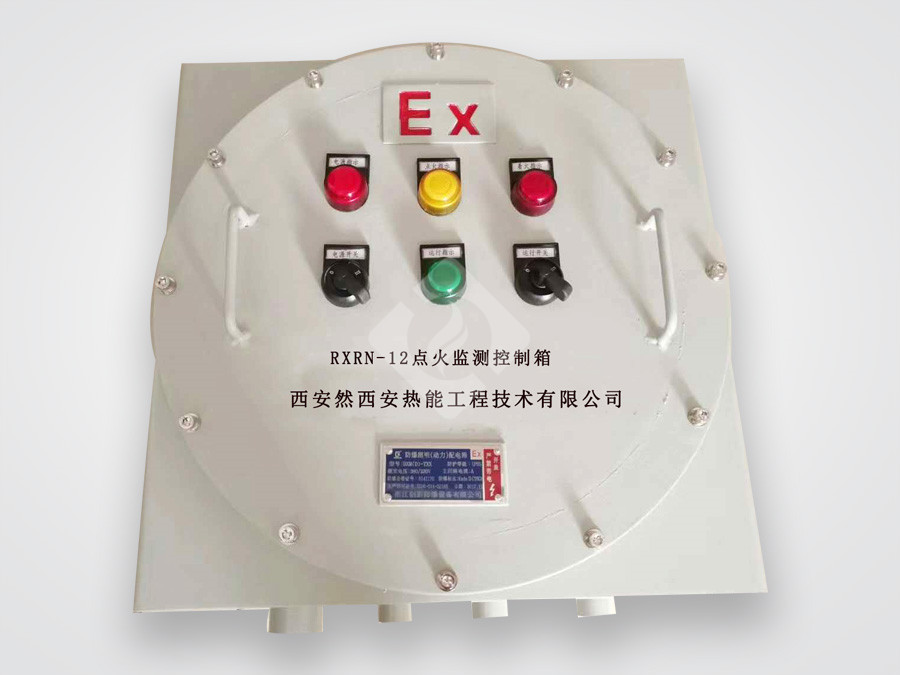

将箱面电源转换开关旋至开位置，电源指示灯亮。

通过控制箱操作面板上的旋钮可实现系统的远程就地点火功能转换，点火方便，点火成功率高，运行稳定。

无论就地或远程点火(或火焰熄灭重新点火时)时，必须保证点火前炉膛经过吹扫(备妥指示灯亮)，确认炉膛内无可燃气体存在方可进行点火，否则会引起爆炸等安全事故。

☆、就地点火模式：将旋钮旋至就地，就地指示灯亮，等待备妥指示灯亮后便可通过控制箱操作面板上的按钮启动或停止点火监测系统。并在控制箱面板上显示远程指示、就地指示、点火指示、1、2#着火指示、1、2#熄火指示、以及将点火信号、1、2#着火信号、1、2#熄火信号以开关量的形式上传至上游DCS集控中心进行实时监测。

☆、远程点火模式：将旋钮旋至远程，远程指示灯亮，等待备妥指示灯亮后便可远程DCS驱动(开关量长驱信号)，进行远程一键式启动或停止点火监测系统。并在控制箱面板上显示远程指示、就地指示、点火指示、1、2#着火指示、1、2#熄火指示、以及将点火信号、1、2#着火信号、1、2#熄火信号以开关量的形式上传至上游DCS集控中心进行实时监测。
