技术参数

▶RXGD-20高能点火器

1.电源电压：220V±10%　50/60HZ

2.适应燃料：轻油、重油、燃气

3.点火杆耐温：1300℃

4.点火频率6～12次/S

5.火花能量：20J

▶RXZJ-102A紫外线火焰检测器

1.电源：24V

2.火焰检测 UV传感器

3.检测响应时间 ≦0.2秒

4.光谱响应范围 190/280nm

5.检测距离：不小于2m(1支火焰高度为45mm蜡烛)

6.传感器与控制器连线 ≦100米

7.检测对象 燃气、燃油

8.输出电流信号：4～20mA

操作流程

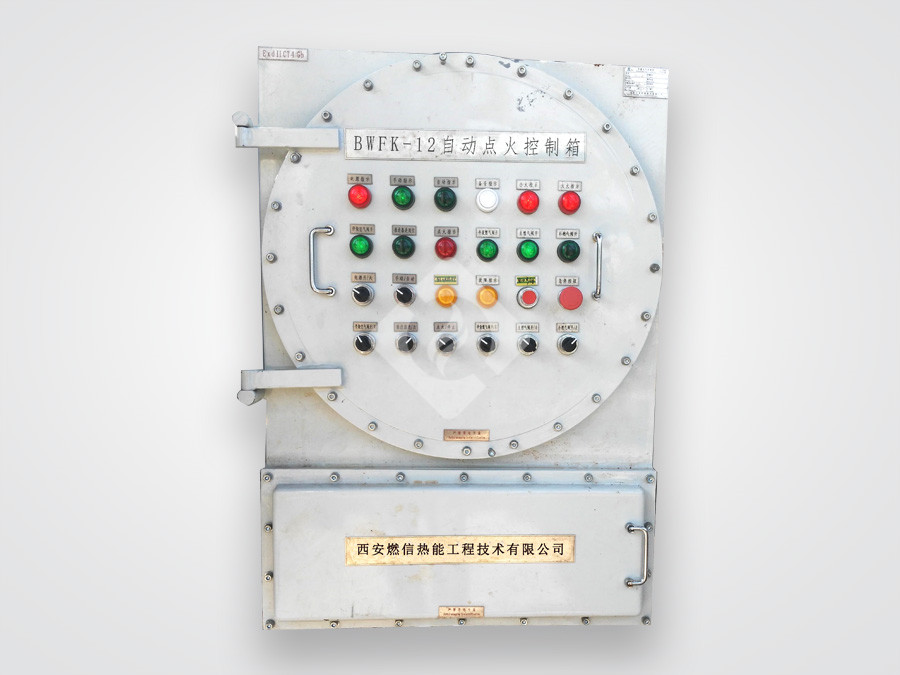

打开控制柜电源开关，电源指示灯亮，接收到DCS备妥信号(备妥指示灯亮)后，方可进行点火操作。

1、▶柜面手动操作点火流程：将转换开关旋至手动位置，手动指示灯亮，旋开空气阀旋钮，空气阀开指示灯亮，系统开始吹扫5分钟(时间可调)，吹扫完成后吹扫指示灯亮，这时旋开点火旋钮，点火器开始点火，同时旋开小火阀旋钮，小火阀开指示灯亮。10秒钟(时间可设定)后，如火检检测到火焰，1#火检着火指示灯亮，点火成功。如点火未成功，需要手动关闭小火阀、点火器以及空气阀，然后重新进行吹扫及点火。如小火点火成功，1#火检指示灯亮，需要打开大火阀时，手动旋开大火阀旋钮，大火阀指示灯亮，当10秒钟后，如火检检测到火焰，2#、3#着火指示灯亮，大火点火成功。如点火未成功，需要手动关闭大火阀，然后重新进行大火点火操作即可。如需停止，依次手动关闭大火阀、小火阀、点火器、空气阀即可 。

▶手动操作点火流程：将转换开关旋至手动位置，手动指示灯亮，打开触摸屏防护盖，在运行画面左上角手动触摸选择按钮，选择HMI，然后再右下角手动触摸选择操作画面，即进入操作画面，手动触摸画面空气阀按钮，空气阀开指示灯亮，系统开始吹扫5分钟(时间可调)，吹扫完成后吹扫指示灯亮，这时手动触摸画面点火旋钮，点火器开始点火，同时手动触摸画面小火阀旋钮，小火阀开指示灯亮。10秒钟(时间可设定)后，如火检检测到火焰，1#火检着火指示灯亮，点火成功。如点火未成功，需要手动关闭小火阀、点火器以及空气阀，然后重新进行吹扫及点火。如小火点火成功，1#火检指示灯亮，需要打开大火阀时，手动触摸画面大火阀旋钮，大火阀指示灯亮，当10秒钟后，如火检检测到火焰，2#、3#着火指示灯亮，大火点火成功。如点火未成功，需要手动关闭大火阀，然后重新进行大火点火操作即可。操作中可随时手动触摸右下角的选择按钮，返回运行画面。如需停止，依次手动触摸关闭大火阀、小火阀、点火器、空气阀即可 。

2、自动操作点火流程：将转换开关旋至自动位置，自动指示灯亮。系统进入自动点火模式，当接到DCS小火驱动点火信号后，空气阀自动打开吹扫5分钟(时间可调)，吹扫完成后、自动打开点火器(点火8秒，时间可调)、小火阀。8秒钟(时间可设定)，如火检检测到火焰，1#火检着火指示灯亮，小火电磁阀保持打开，5秒后小火着火信号及点火完成信号上传DCS。如果没有点着，系统自动关闭小火阀并上传小火熄火信号及点火故障信号至DCS(同时柜面故障指示灯闪烁)，处理时需先撤掉DCS小火驱动，等待操作人员排除故障后即可重新DCS小火驱动点火。DCS接到点火完成信号及小火着火信号后，即可随时DCS驱动大火阀打开进行大火点火，驱动8秒后如火检检测到火焰，2#/3#火检着火指示灯亮，大火电磁阀保持打开，5秒后大火(2#、3#火检2选1)着火信号上传DCS。如果没有点着，系统自动关闭大火阀并上传大火熄火信号至DCS(同时柜面故障指示灯闪烁)，处理时需先撤掉DCS大火驱动，等待操作人员排除故障后即可重新DCS大火驱动点大火。

无论手动还是自动、1#、2#、3#火焰检测信号均已数字量形式上传至DCS，并在触摸屏运行画面分别以百分比形式显示火焰强度。
