技术参数

1.电源电压：220V±10%　50/60HZ

2.适应燃料：轻油、重油、燃气

3.点火杆发火端瞬时耐温：1300℃

4.点火频率6～12次/S

5.火花能量：30J

操作流程

旋开控制箱电源开关，电源指示灯亮，方可进行点火操作。

箱面手动操作点火流程：按下点火启动按钮，运行指示灯亮，点火器开始点火10秒钟(点火时间可调)，点火指示灯亮10秒，约50秒内着火指示灯亮则点火成功。如50秒后着火指示灯未亮，则熄火报警灯闪烁，提示点火未成功或火焰熄灭，操作人员可按下点火停止按钮复位后，重新按下点火按钮再次点火，直到点着为止。

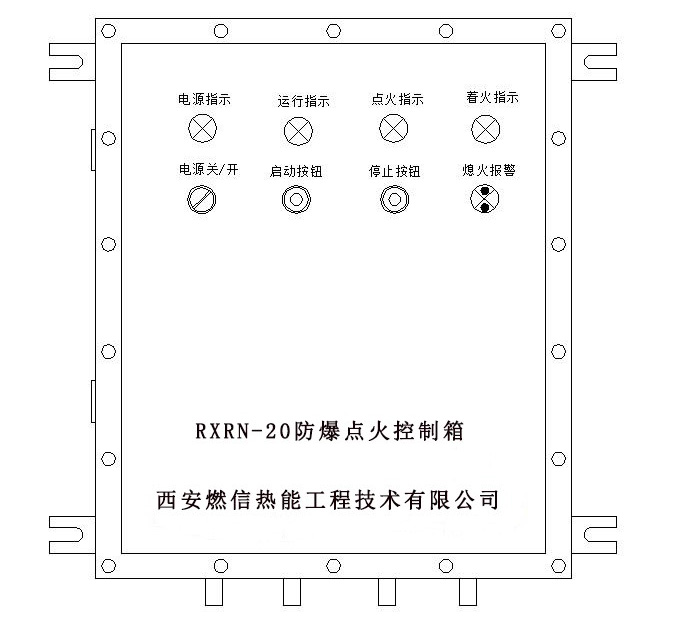

柜面布置

接线

详见控制箱内电气原理接线图。

外形尺寸

防爆控制箱规格：550×650×250(宽×高×深)

安装

1.防爆控制箱的结构为壁挂式，用四个M10螺栓固定在放散塔底部便于操作处。安装位置要避免受到高温、强烈震动或冲击.

2.点火杆固定在火炬头专用支架上，点火杆与就地防爆控制箱之间用专用点火高压线缆连接。

3.热电偶固定在火炬头专用支架上，热电偶与就地防爆控制箱之间用专用信号线缆连接。

4.在用专用点火电缆连接点火杆与防爆箱时，快速接头不可过度拧紧，因为点火杆电缆接头处有绝缘陶瓷管，用力过大会使陶瓷管破裂，造成点火时高压电流外泄、点火头不打火等后果，严重影响设备安全及正常运行。

5、安装和使用点火杆时不能摔碰，防止点火杆内部瓷件碎裂，造成漏电、不打火等事故。
